陶瓷泥漿柱塞泵結構
YB300柱塞泵
技術參數
1.產品名稱和型號:YB300雙缸柱塞泵
⒉.柱塞泵主要技術參數，流量:40M3/H，吸程:5米(建議池深5米以內)，揚程:150米，壓力范圍:O~2.OMPa,額定壓力:1.5MPa(配
套壓濾機時，請注意壓濾機允許的*大進漿壓力),沖次:26次/分，沖程:250mm,電機功率:30KW。
3.密封用閥芯配閥墊形式。
4.進出口法蘭:DN125
5.外形尺寸及重量:長2200*寬1900*高2200，重量2400Kg
二.柱塞泵主要零件材質:
(1）閥箱:HT200，(2)泵體:HT200，(3)出水箱:HT200(4）活塞、油I、活塞桿、油缸I頂蓋:45#鋼，(6）機座;焊接件。(7)
油泵:CBJ2080(8)氣罐裝置;組合件。(9）冷卻器(水冷）∶組合件，(10)）進出口水法蘭、油法蘭:Q235
三、（機臺保修不含易損件附下）YB300變量雙缸柱塞泵易損件清單:
閥芯，閥墊（橡膠墊）或膠球（以實際物料為準）
閥座
彈簧
水封
油表4Mpa(氣罐）,油表16Mpa（液壓系統）
密封件:油封和O型圈
轉閥DB-10
五、資料交付
產品交貨時，隨機資料提供如下資料:
(1）柱塞泵使用維護說明書1份/臺
(2）出廠檢驗報告（廠方自檢)1份/臺
(3）產品合格證
1份/臺

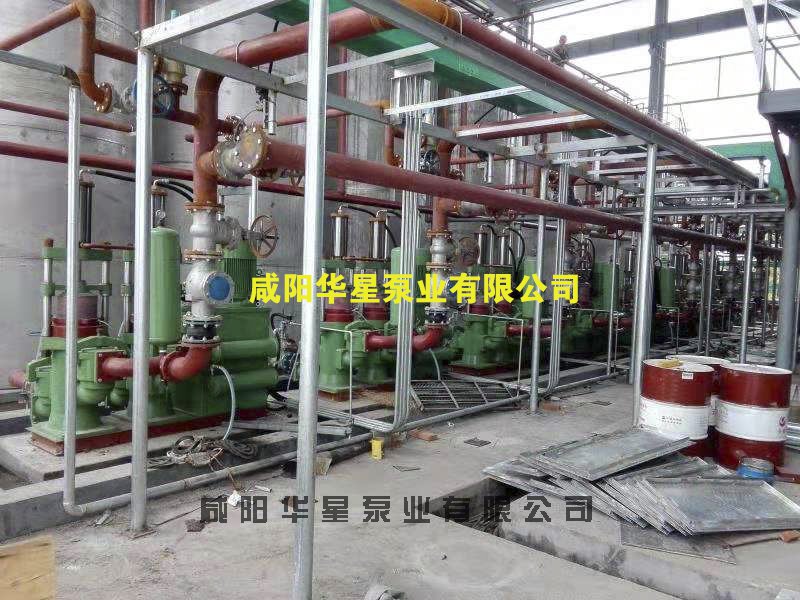

陶瓷泥漿柱塞泵結構
